自动换刀加工中心适用范围:
主要用于木门加工,屏风雕刻等,适合于高产量的长时间加工工作。广泛应用于木门、橱柜、音响木质外壳等复杂加工。

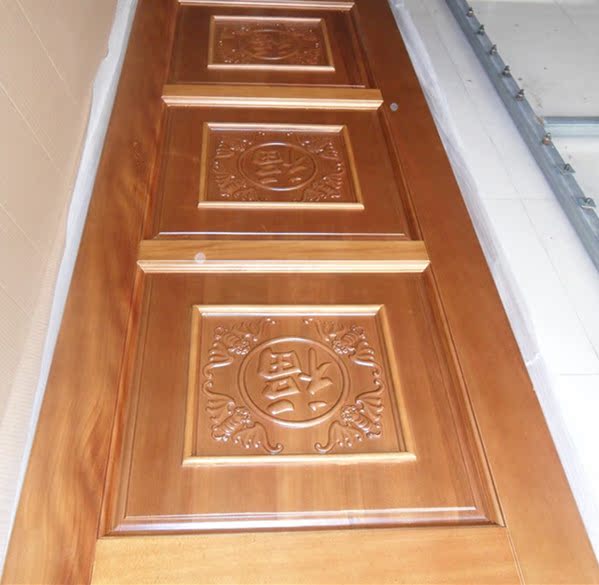

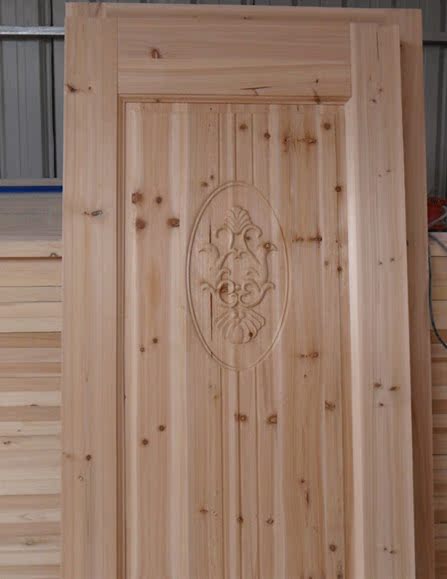

部分案例:


自动换刀加工中心性能概括:
1,采用整体焊接机身,高刚性机体结构设计,并经材料应力分析及回火处理,使机器机身永不变形。
2,传动部件采用高精度斜齿,日本THK直线方形导轨,与日本松下伺服及台湾专业减速装置相辅相成,运行平稳,高速、高精、低噪音。
3,配备专业真空吸附装置,采用整体性吸附底座,配以高强度工程塑料台面,一次加工成型,并采用大功率德国贝克专业真空泵,吸附能力强劲。
4,意大利原装进口高功率主轴电机,轴心跳动小,切削力量强,使用寿命长,噪音低. 并配以进口斗笠式刀库,刀库容量8~12支,换刀速度快。
5,专业品牌的电气部件和工业级控制系统,功能完善,性能稳定,软件兼容性强。
6,千分级高精度隐藏式无干涉自动对刀台,一次操作可完成整库对刀,自动升降式吸尘头,自动供油系统,使用更便捷,维护更简易。
优点
1、操作模式简单易懂;
2、有独立的吸尘装置;
3、先进的文件预处理,智能纠正加工错误,兼容性好;
4、在控制系统方面,自动换刀木工加工中心采用台湾的控制系统,有良好的智能加工程序,很好的防止机器的碰撞,而且能更好的控制加工速度,大大的提升了工作效率,节约了成本。
XYZ轴
|
1300*2500*210mm
|
加工尺寸
|
1220mm*2400mm
|
空行速度
|
X、Y * 30m/min Z * 20m/min
|
主轴功率
|
9.0kw
|
主轴转速
|
11800-24000rpm/min
|
刀把型式
|
ISO30
|
可换刀数量
|
8、10、12
|
真空泵
|
进口泵、国产泵(选配)
|
真空吸附排量
|
140M3/H
|
控制系统
|
维宏、新代、宝元(选配)
|
自动对刀装置
|
千分级高精度浮动对刀台
|
线缆
|
拖链专用柔性线缆
|
占地面积
|
3100mm * 2200mm
|
机器重量
|
2100Kg
|
加工精度
|
±0.1mm
|
主轴数量
|
1Pcs
|
